(a)                                                        (b)

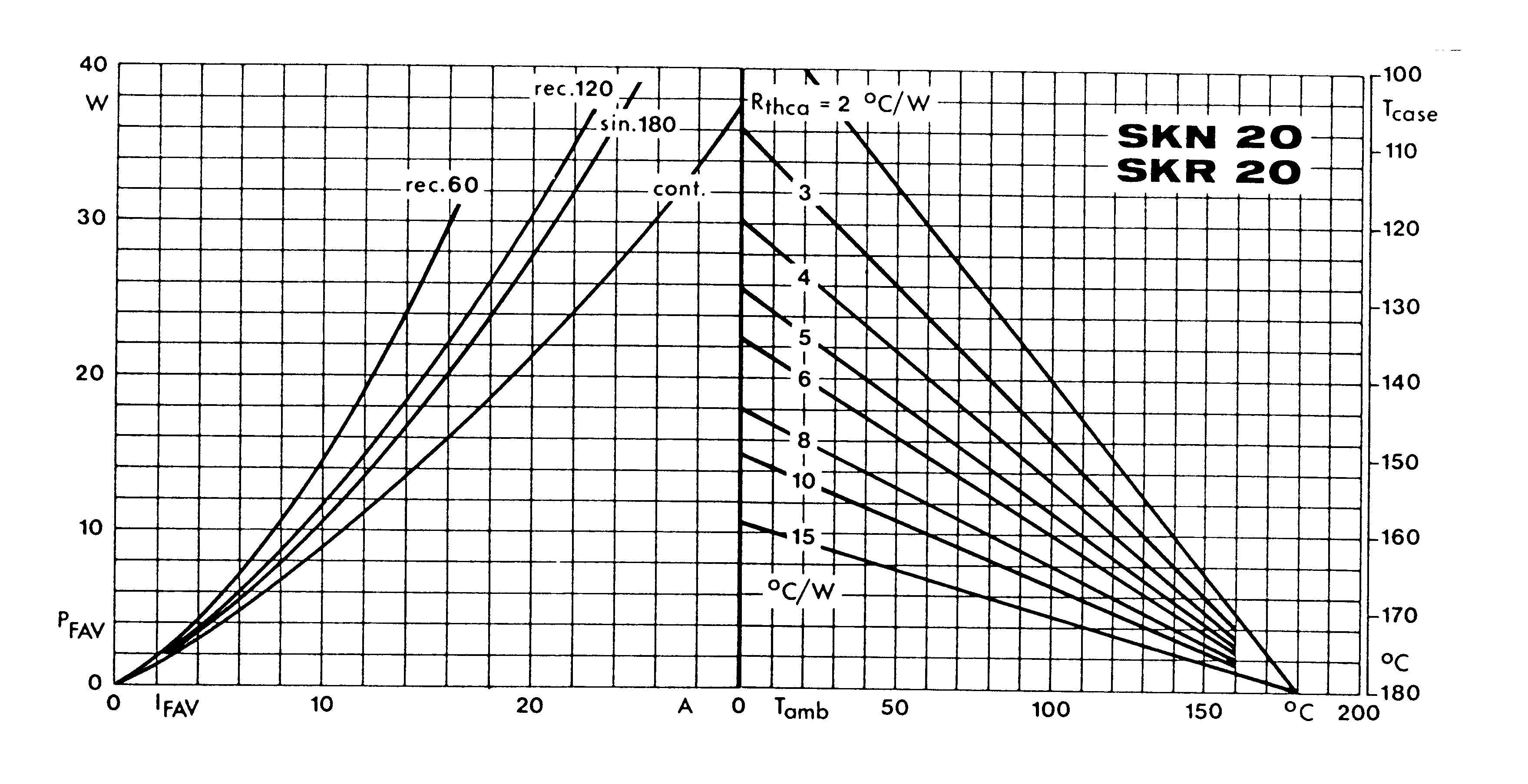

fig. 1.27 - (a)potência dissipada p_fmed em função da corrente direta média i_med, para corrente contínua pura (cont.), para meia-onda senoidal (sin.180) e para ondas retangulares (rec.60) e (rec.120);
figura 1.27 - (b)temperatura da cápsula t_c em função da temperatura ambiente t_a para diferentes resistências térmicas r_thca.

download - figura 1.27 (137kb)

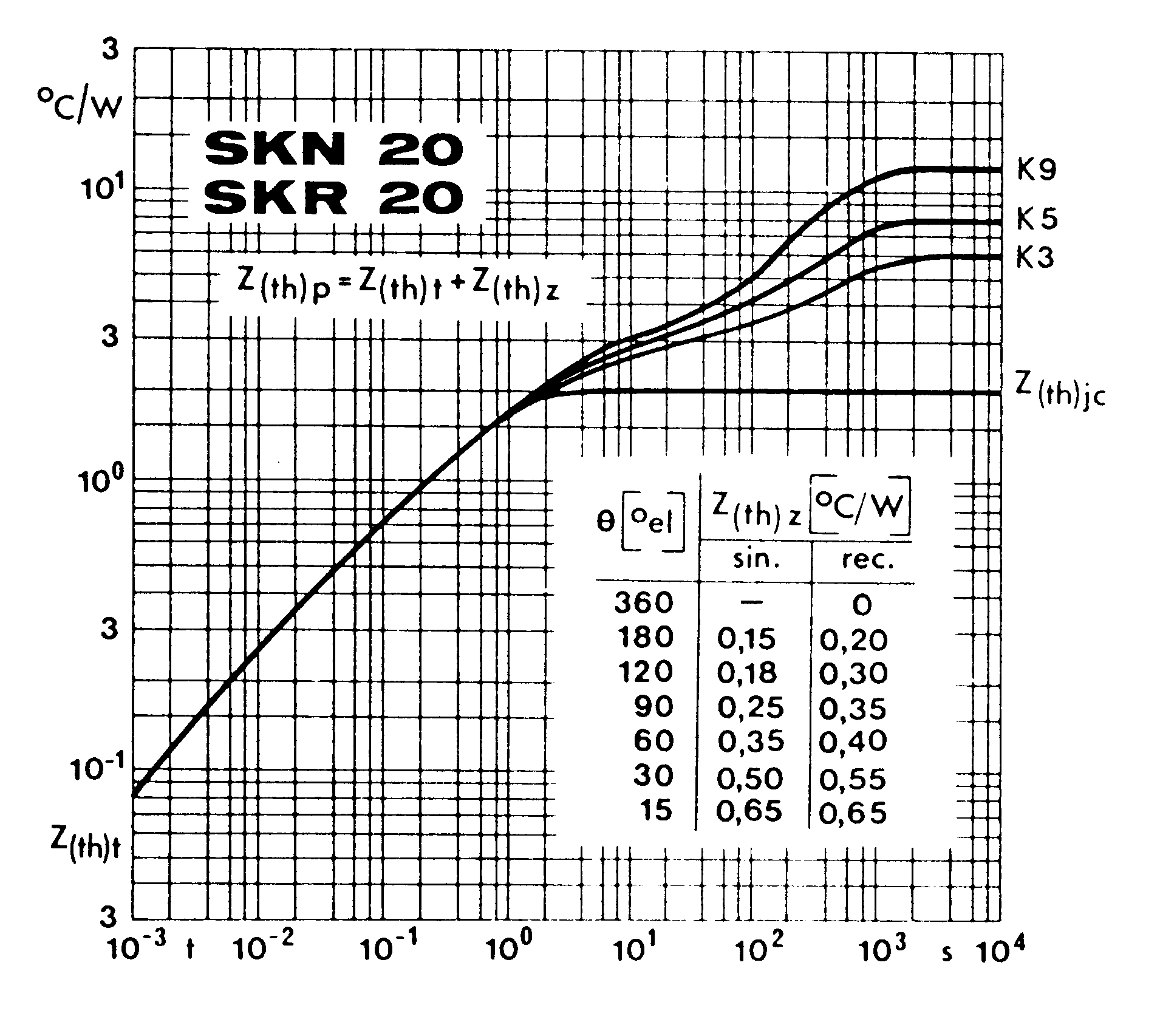

fig. 1.28 - impedância térmica transitória z_(th)t para corrente contínua pura, em função do tempo t. a impedância térmica para correntes impulsivas z_(th)p, é obtida pela soma dos valores dados pela tabela z_(th)z com aqueles dados pela curva z_(th)t.

download - figura 1.28 (87kb)

(a)                                                            (b)

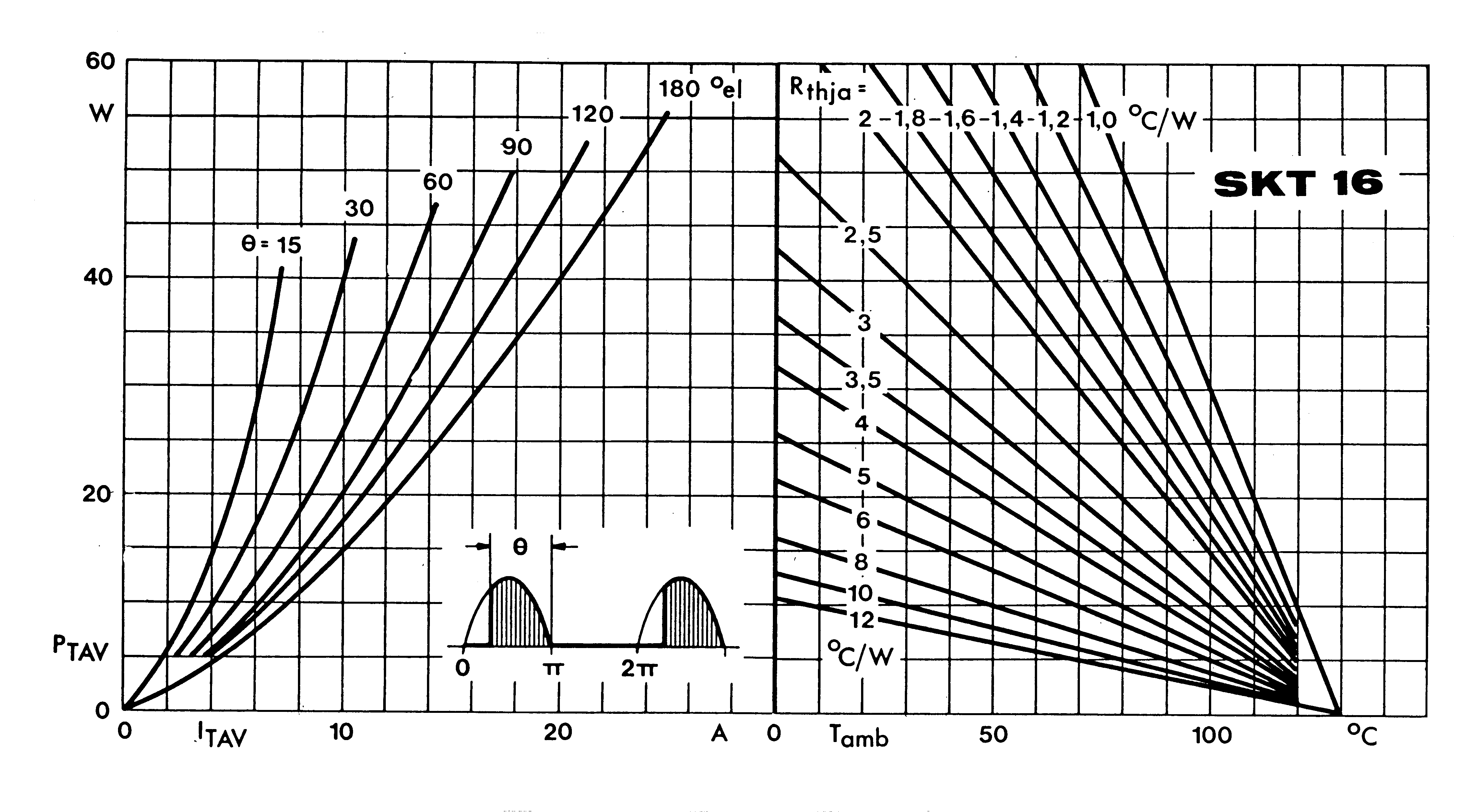

fig. 1.29 - (a)potência dissipada p_tmed em função da corrente média i_tmed, para diferentes ângulos de condução, para correntes senoidais; (b)potência dissipada p_tmed em função da temperatura ambiente t_a, para diferentes resistências térmicas totais junção-ambiente, r_thja.

download - figura 1.29 (209kb)

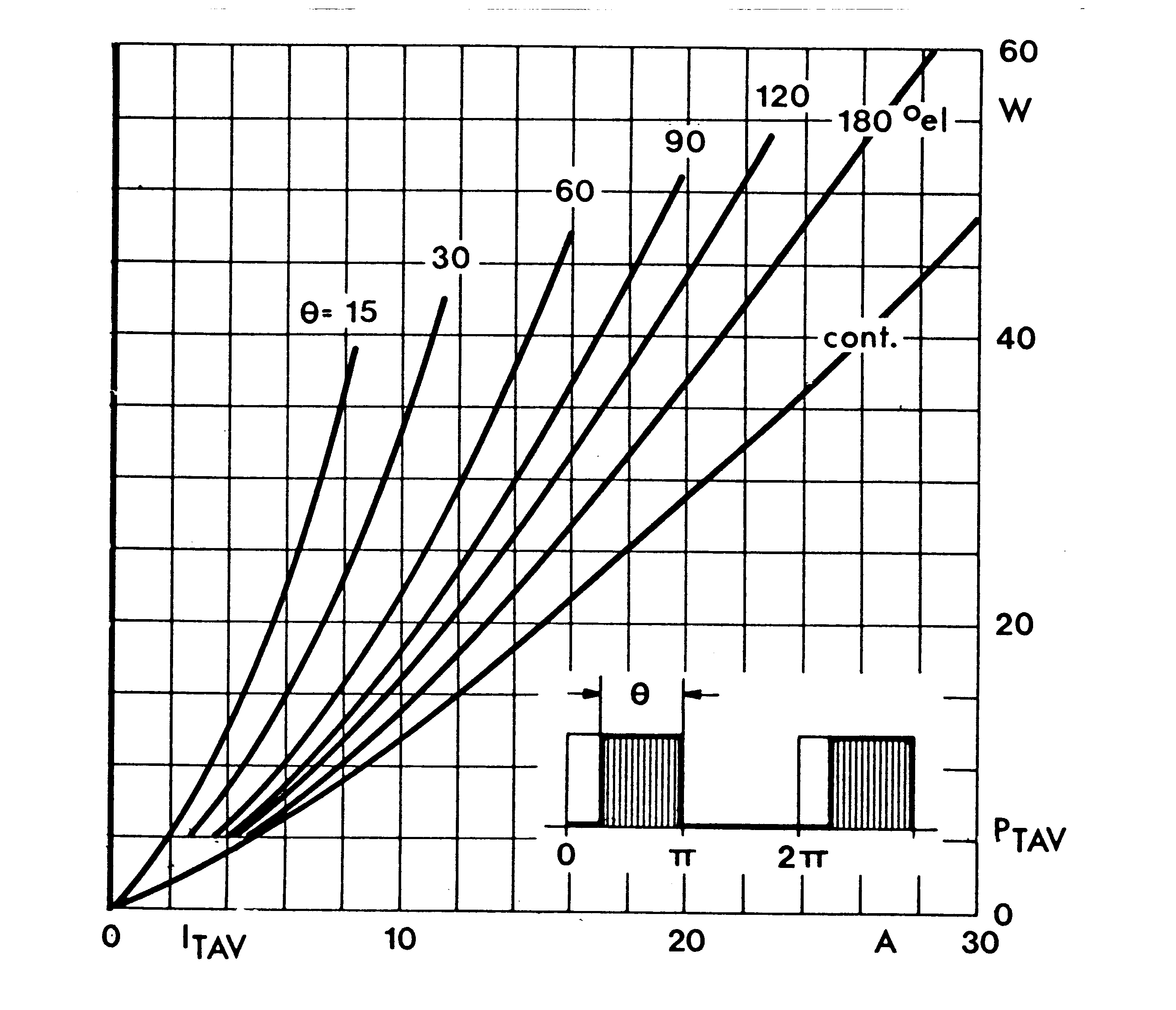

fig. 1.30 - potência dissipada p_tmed em função da corrente média i_tmed, para diferentes ângulos de condução, para correntes
retangulares.

download - figura 1.30 (110kb)

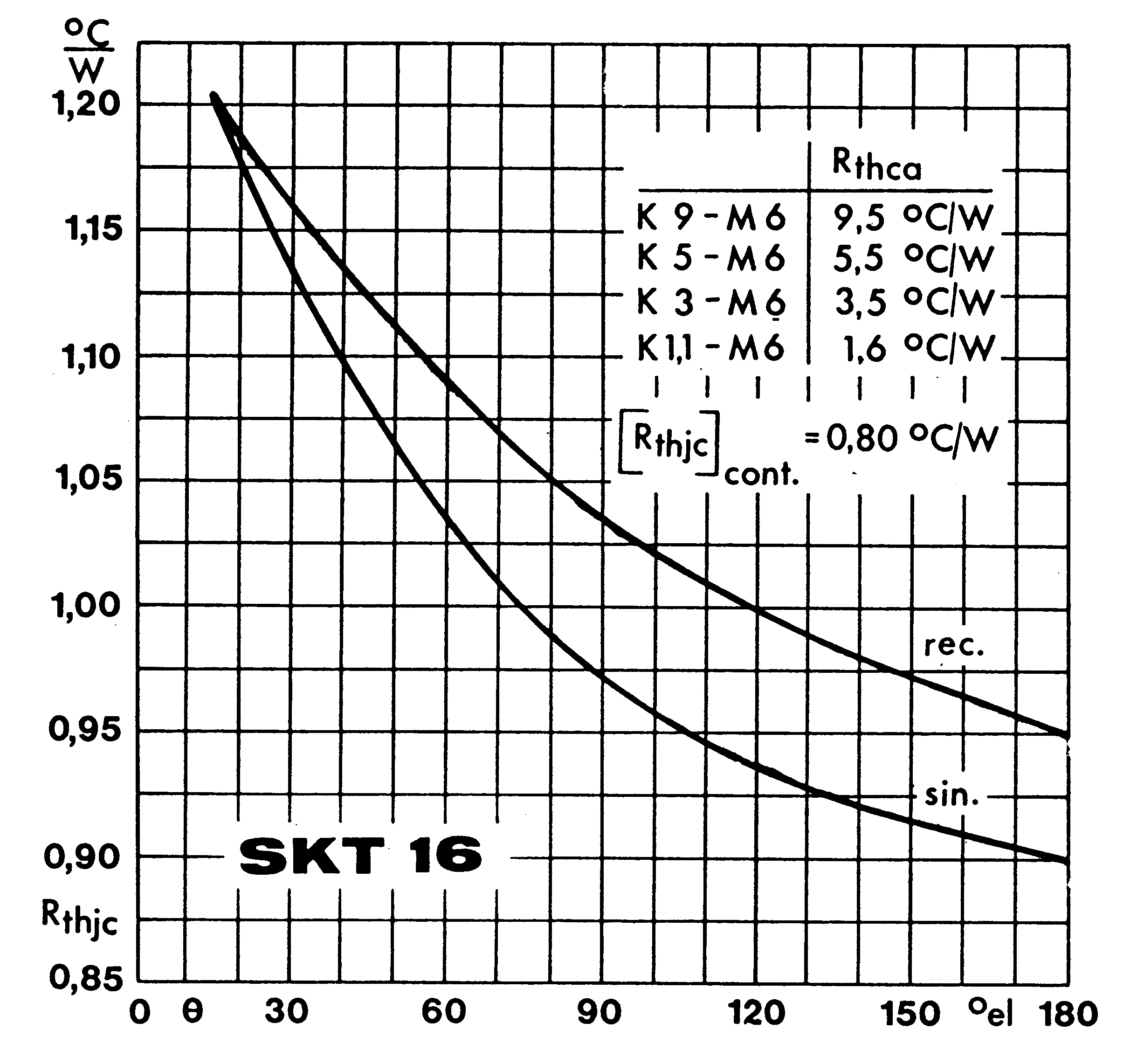

fig. 1.31 - resistência térmica entre junção e a cápsula, r_thjc, em função do ângulo de condução para correntes senoidais e retangulares. para corrente contínua pura, deve ser tomada r_thjc cont.

download - figura 1.31(109kb)

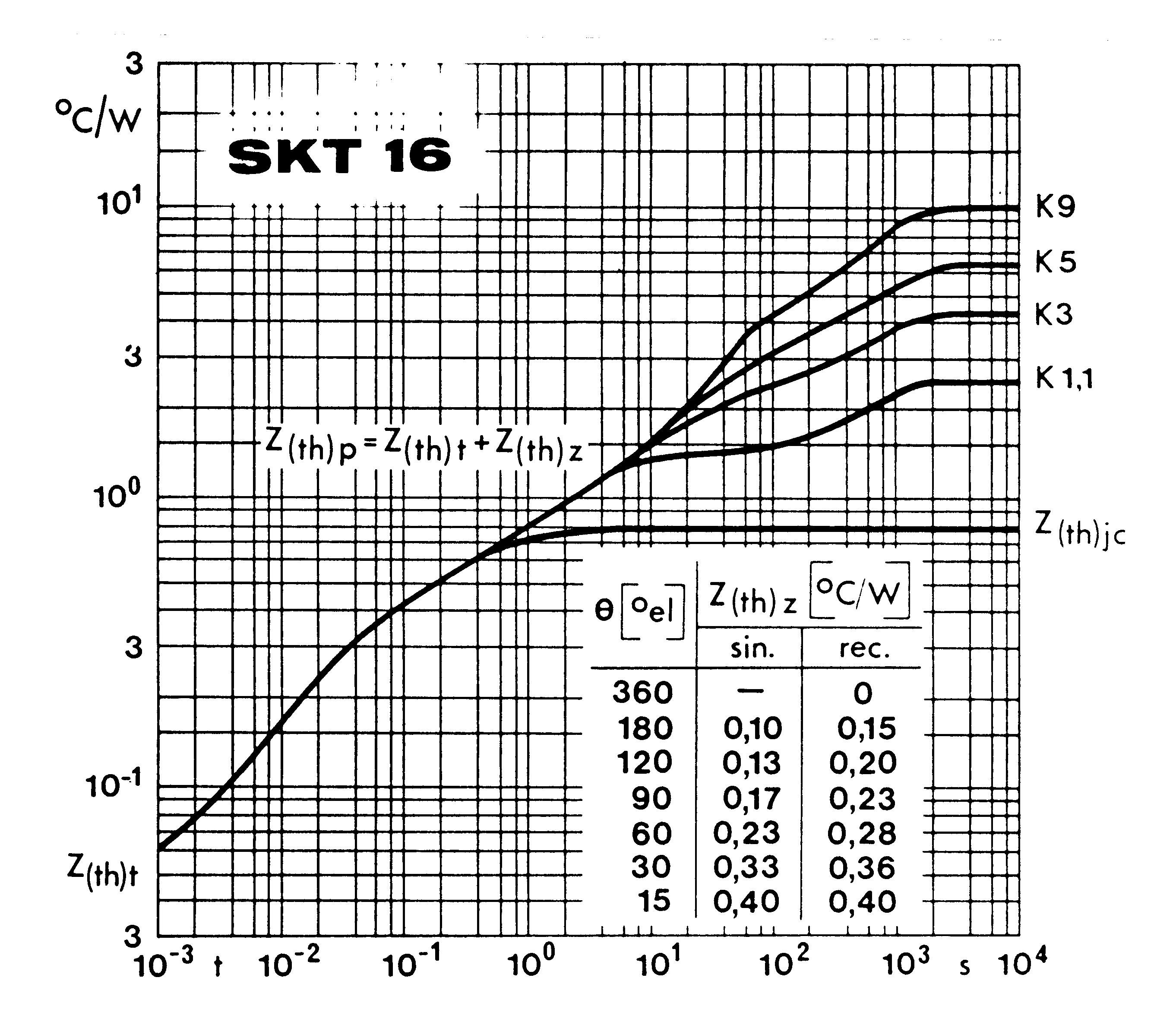

fig. 1.32 - impedância térmica em função do tempo.

download - figura 1.32 (147kb)
